4.前期准备

在开始使用iLEDCloud多媒体信息发布平台前，用户需要将LED多媒体设备连接到本地局域网，设置设备的IP地址和WEB模式并获取设备的识别码。以上操作需要用到由仰邦科技提供的控制器配套PC软件。

4.1 安装配套PC软件

4.1.1 下载安装包件

用户需要进入仰邦官网（http://www.onbonbx.com/），在主页上点击“下载中心”。在下载中心页面的左侧导航栏中，找到软件下载模块。根据用户所要用到的控制器型号，选择对应的配套PC软件，使用YQ或Y系列控制器的点击“多媒体播放器配套PC软件”，选择版本号大于18.9.29.1的最新软件，如图 4.1-1所示，使用6代控制器的点击“单双色控制器配套PC软件”，选择版本号大于18.10.19.0的最新软件，如图 4.1-2所示，然后点击下载最新版的配套PC软件。（注：该多媒体软件只能在windows系统下运行）

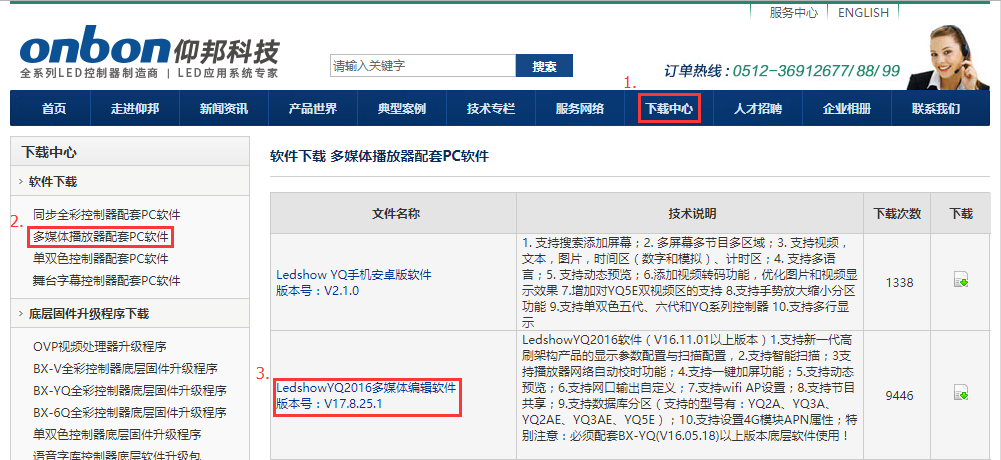

图 4.1-1 YQ软件下载页面

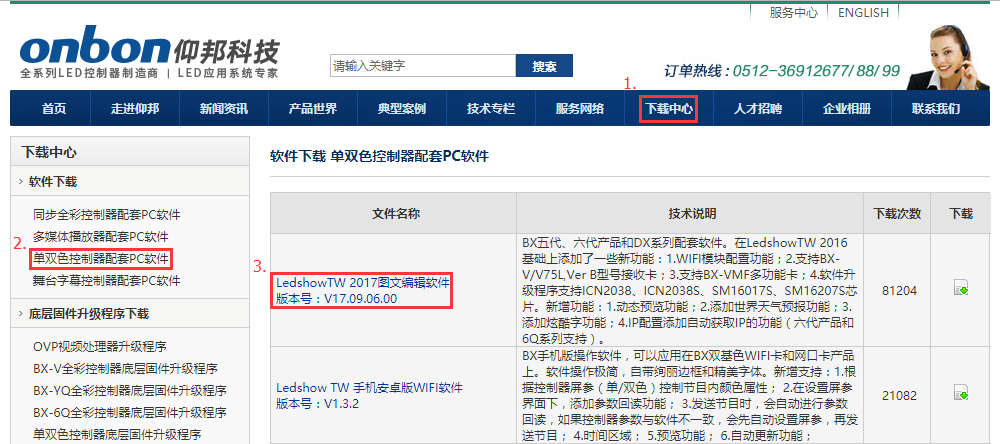

图 4.1-2 下载页面

4.1.2 安装编辑软件

下载好软件安装包后，就开始进行软件安装，TW软件的安装流程和YQ软件的相同，下面就以YQ软件的安装流程进行介绍。

1. 解压缩下载的文件，运行安装包，选择用户所使用的语言，点击确定，在安装向导界面点击下一步。

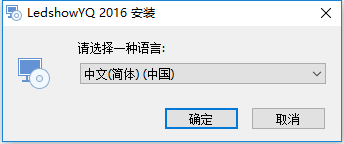

图 4.1-3 语言选择

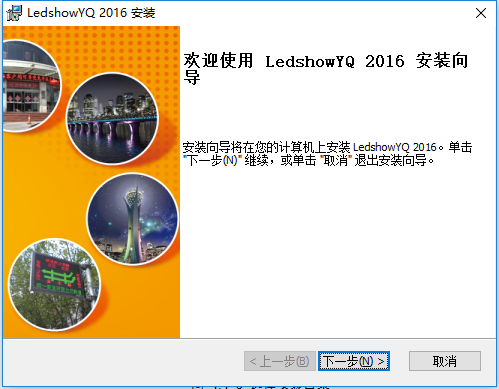

图 4.1-4 安装向导

2. 选择编辑软件的安装目录。

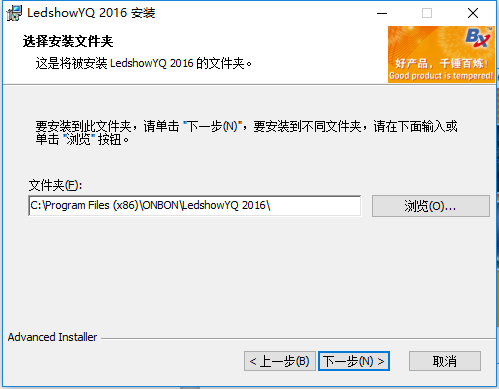

图 4.1-5 选择安装目录

3. 点击安装。

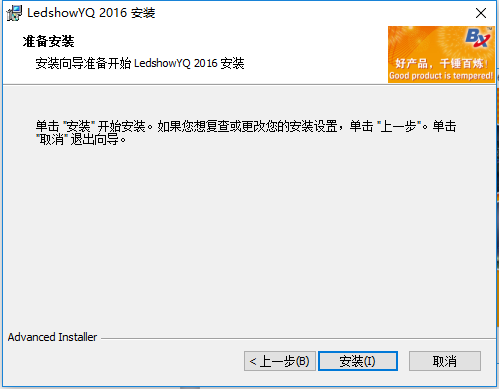

图 4.1-6 准备安装

4. 安装完成。

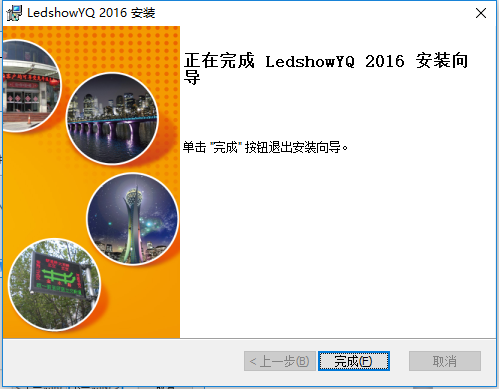

图 4.1-7 安装完成

4.2 配置获取设备参数

安装好配套PC软件后，用户需将多媒体播放器接上电源，连入与安装了编辑软件的电脑所在的同一局域网，请保持设备和电脑在同一网段。然后就可使用编辑软件来配置和获取设备的参数。

4.2.1 使用YQ软件配置设备的WEB模式

1. 打开LedshowYQ多媒体编辑软件（下面简称为YQ软件），点击菜单栏上的“设置”，选择“设置屏参”，点击“添加屏幕”按钮，选择“在线控制器列表”并选择要加入的屏幕，点击“添加”。

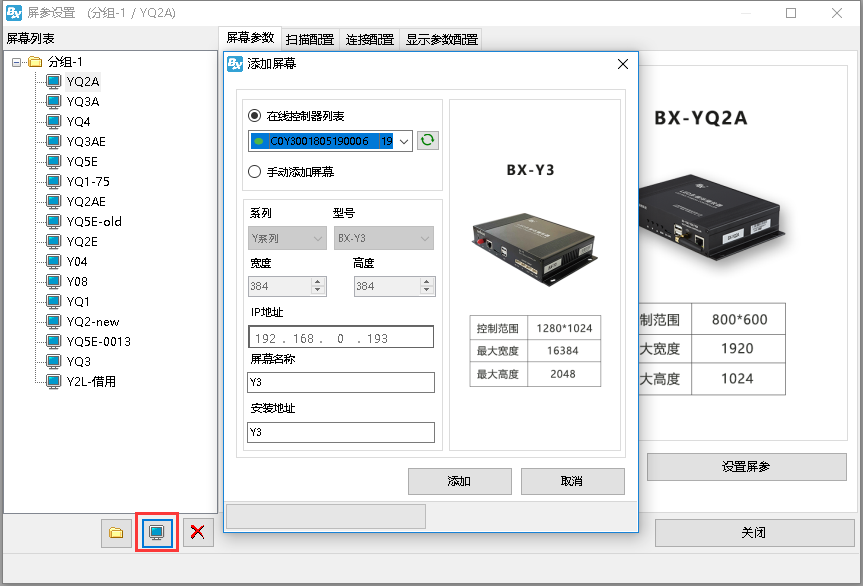

图 4.2-1 添加屏幕界面

2. 在加屏成功后，如图 4.2-2所示，点击菜单栏上的“设置”，选择“控制器IP配置”，输入密码：888

图 4.2-2 打开IP单机配置

图 4.2-3 输入密码

3. 在控制器IP配置界面，用户可修改设备的IP地址（推荐使用“自动获取IP地址”），勾选“服务器配置”，选择“WEB服务器”，中国用户请选择“中国站”，国际用户请选择“国际站”，若用户填写了“用户名”（平台登录时使用的邮箱或手机号）和“安装地址”（可自定义，用标识屏幕），如图 4.2-4所示，然后点“设置”（注：进行IP单机配置时，请确保当前局域网中只接入一台设备），当这张控制器连入网络后，该控制器会自动添加到对应用户的名下，无需用户手动添加屏幕。

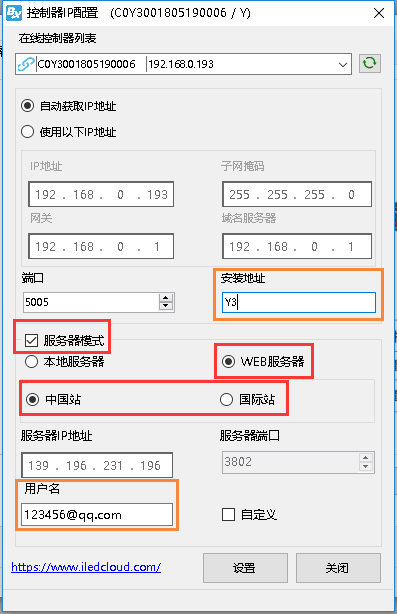

图 4.2-4 控制器IP配置界面

4.2.2 使用TW软件配置设备的WEB模式

1. 打开TW软件，点击菜单栏“设置”中的“设置屏参”。

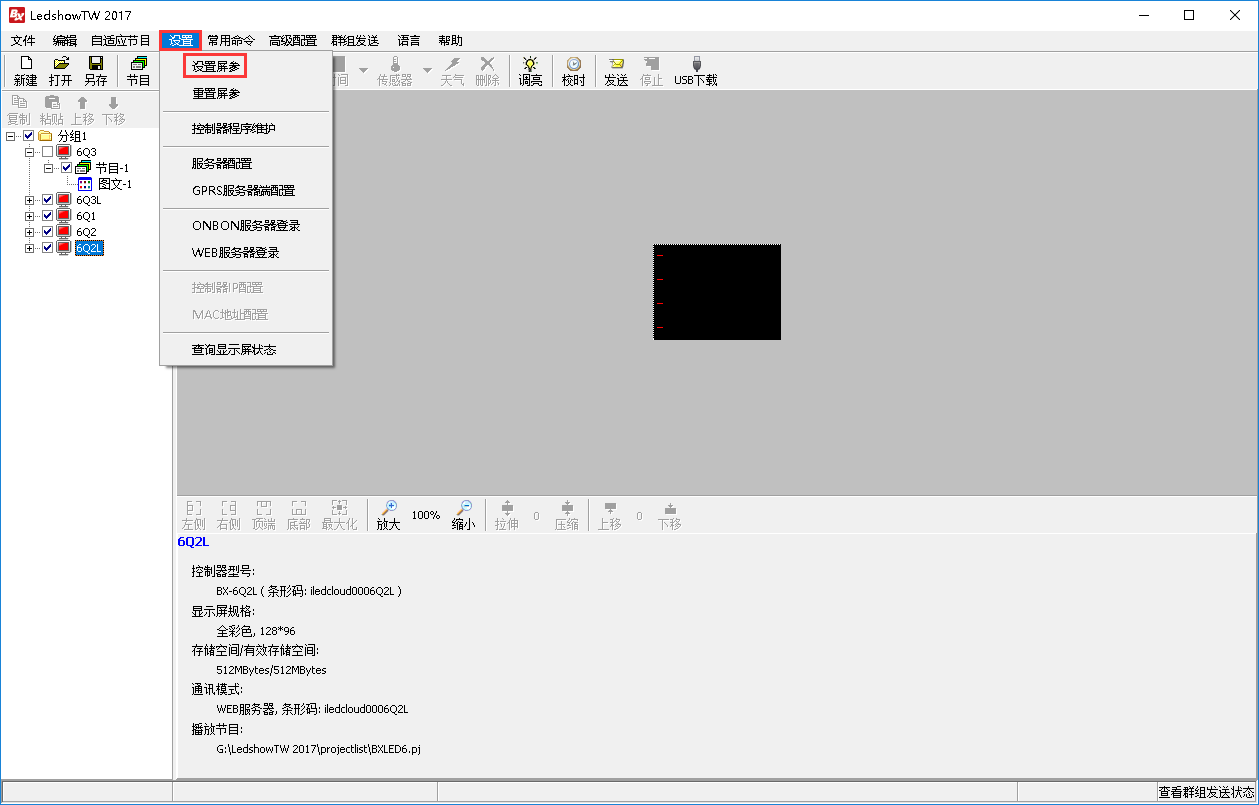

图 4.2-5 打开屏参设置

2. 根据接入的控制器选择对应的型号，通讯模式选择“WEB通讯”。

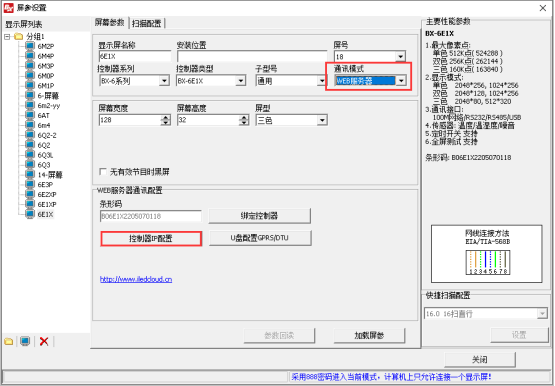

图 4.2-6 配置控制器型号和网络模式

3. 如果使用是4Gm的类型，则可以在子型号选择“4Gm”并且可以使用U盘进行配置

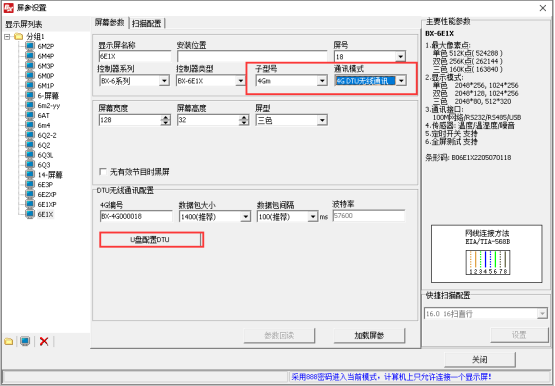

图 4.2-7 配置4Gm控制器

4. 点击“Web配置”按钮。在IP配置界面，填写控制器的IP,中国用户请选择“中国站”，国际用户请选择“国际站”，填写好后点击“设置”按钮。（注：设置时局域网内仅能接入一台设备）

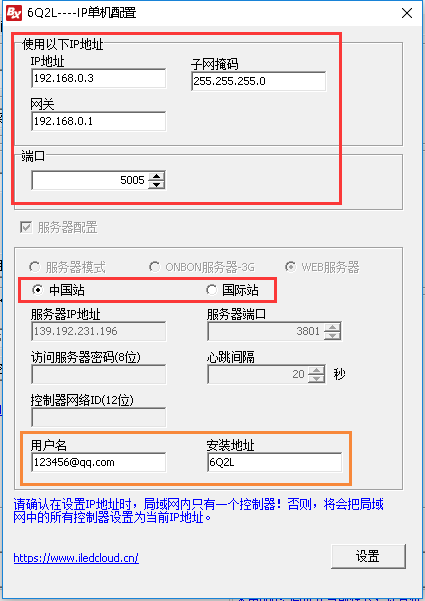

图 4.2-8 配置控制器IP和服务器信息

4.2.3 获取设备的识别码或条形码

在YQ软件的设置->设置屏参中，用户可获得设备的条形码，如图 4.2-8所示。在控制器的机身上也会贴有条形码的标签。若用户在YQ软件的屏参设置中能同时获得识别码和条形码，则在之后添加屏幕时，优先使用条形码。若用户只能获得识别码，则添加屏幕时输入识别码。

图 4.2-9 获取条形码

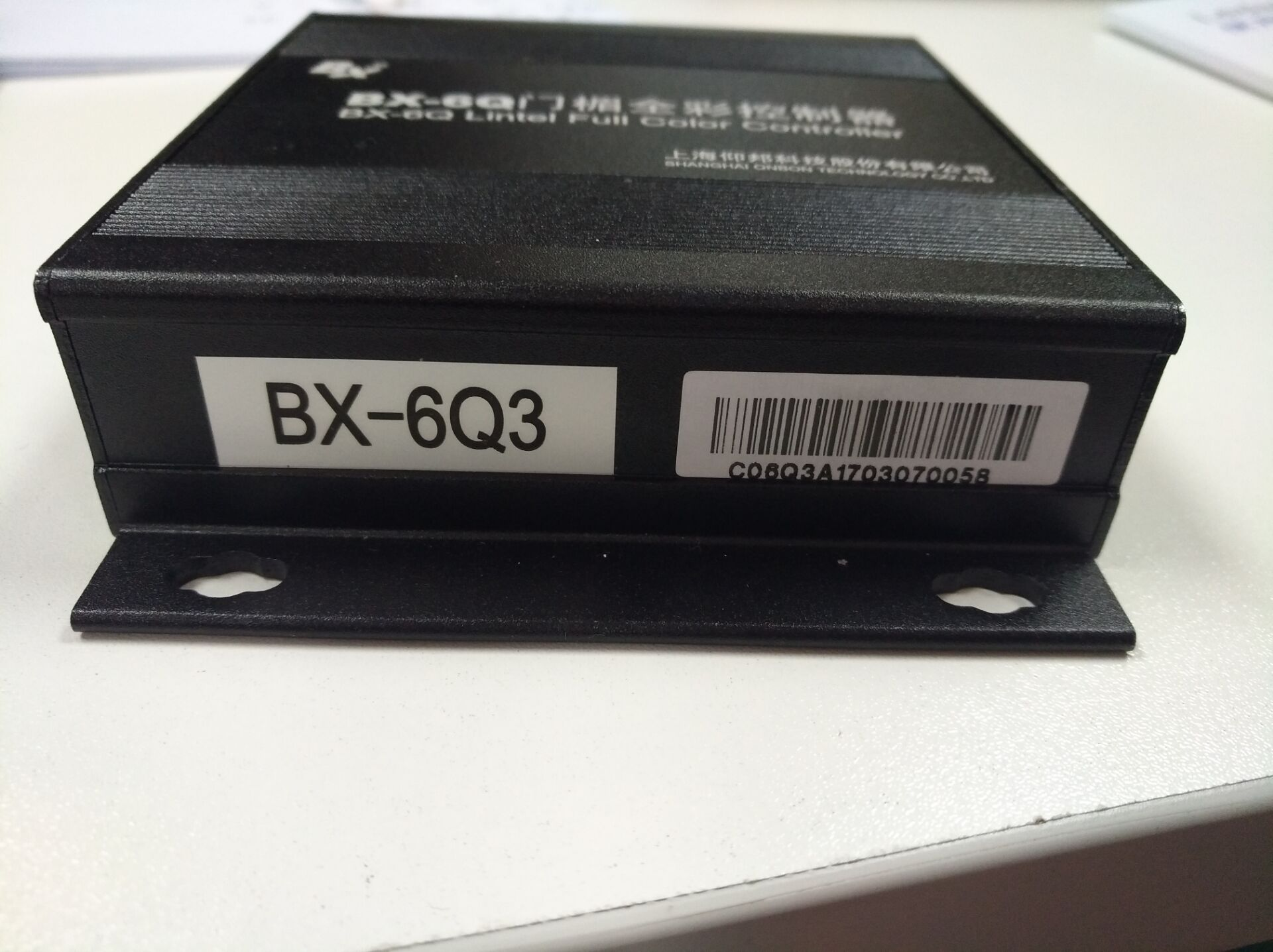

6代型号控制器的条形码可在控制器机身上查看到，如下图 4.2-9所示。
